W jaki sposób kabel łączy się z elektrodą EKG?

Jakie są możliwości połączenia okablowania medycznego z elektrodami EKG? Jakie są najpopularniejsze zakończenia pacjenta? Do czego służą adaptery EKG? Na te i na wiele innych pytań znajdziesz odpowiedzi w naszym najnowszym wpisie dotyczącym kabli i przewodów EKG.

Kable i przewody dołączeniowe to wyroby medyczne niezbędne w przeprowadzeniu wszelkiego rodzaju badań elektrokardiograficznych. Podłączenie nierozłącznego kabla EKG lub kabla rozłącznego w zestawie z przewodami dołączeniowymi do elektrod EKG jest możliwe poprzez zakończenia pacjenta.

Najbardziej popularne zakończenia pacjenta to zatrzaski, klamry oraz wtyki bananowe. Zakończenia pacjenta firmy SORIMEX cechuje estetyka oraz wysoka jakość wykonania. Mogą one mieć różne kolory i oznaczenia, zależnie od preferencji klientów. Dla wyrobów projektowych możliwa jest personalizacja wyrobów.

Zatrzaski i klamry służą do połączenia kabli i przewodów EKG z elektrodami EKG jednokrotnego użytku. Natomiast wtyki bananowe mogą łączyć się z elektrodami EKG wielokrotnego użytku używanymi często w przypadku diagnostycznych badań elektrokardiograficznych.

Sprawdź czym charakteryzują się poszczególne typy zatrzasków

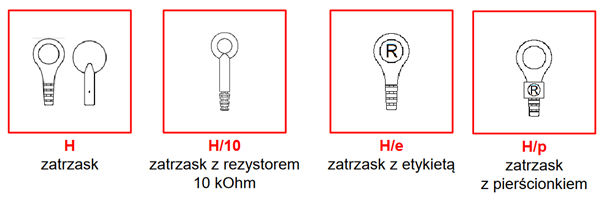

Wyróżnić można kilka rodzajów zatrzasków:

  1. zatrzask standardowy (ozn. H)
    • - brak możliwości użycia rezystora
    • - możliwość dodania oznaczenia w formie etykiety o średnicy Ø 9,3 mm
  2. zatrzask holterowski (ozn. Ha)
    • - brak możliwości użycia rezystora
    • - brak możliwości umieszczenia oznaczeń
  3. zatrzask z rezystorem (ozn. Hb)
    • - możliwe wykonanie w 2 opcjach:
      • - wydłużony z rezystorem
      • - krótki bez rezystora
    • - możliwość umieszczenia oznaczeń w formie etykiety o średnicy Ø 7,6 mm

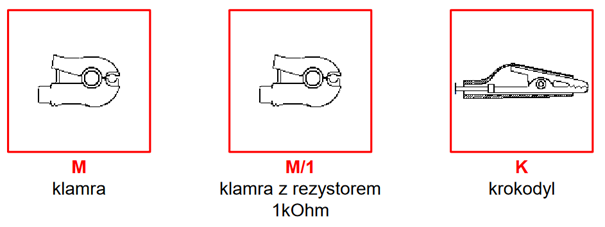

Zakończenia typu klamra oraz krokodylki

W zakończeniach typu klamra (ozn. M) możliwe jest umieszczenie elementów pasywnych takich jak rezystory czy dławiki.
Rzadziej używanymi montażowymi zakończeniami typu klamrowego są tzw. krokodylki (ozn. K) oraz klipsy aligatorki (ozn. C).

Różne rodzaje wtyków bananowych

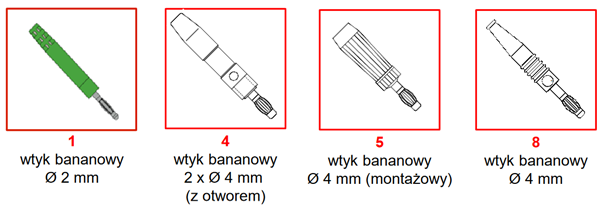

Wśród wtyków bananowych wyróżniamy:

  1. wtyk bananowy Ø 4 mm  (ozn. 8)
  2. wtyk bananowy Ø 4 mm montażowy (ozn. 5)
  3. wtyk bananowy 2x Ø 4 mm z otworem (ozn. 4)
  4. wtyk bananowy Ø 2 mm (ozn. 1)

Najczęściej stosowane są wtyki bananowe o oznaczeniach 8 oraz 4.

Adaptery EKG

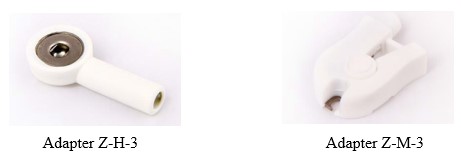

Dodatkowo w ofercie posiadamy adaptery EKG, które mogą zostać użyte pomiędzy zakończeniem kabli i przewodów a elektrodą, w celu zmiany rodzaju zakończenia pacjenta.
Adaptery o oznaczeniach Z-H-3 umożliwiają podłączenie kabla zakończonego wtykami bananowymi 4 mm do elektrody EKG jednokrotnego użycia za pomocą zatrzasku.
Natomiast adaptery o oznaczeniach Z-M-3 umożliwiają podłączenie kabla zakończonego wtykami bananowymi 4 mm do elektrody EKG jednokrotnego użycia za pomocą klamry.



W ofercie naszego internetowego sklepu medycznego www.medycznysklep24.pl znajduje się szeroka oferta kabli EKG oraz przewodów dołączeniowych z różnego rodzaju zakończeniami. Dostępne są również adaptery EKG.
